lqy液晶智能一体化
概述
全中文显示操作菜单，实时汉字显示阀位值、报警信息、操作状态及方式，直观、易学、易懂、易操作；
采用绝对编码器代替传统电位器作位置传感器，实现角度任意定位，无死区，控制精度更高，寿命更长；
电动装置的功能、参数设定，通过遥控器或现场旋扭操作，无需开盖调试，真正实现非侵入式设计；
电动装置的控制系统具有自动鉴别相序、断相、过热、过载保护，esd紧急操作功能；
提供5个现场可编程单稳态继电器，可任意组态反馈信号。

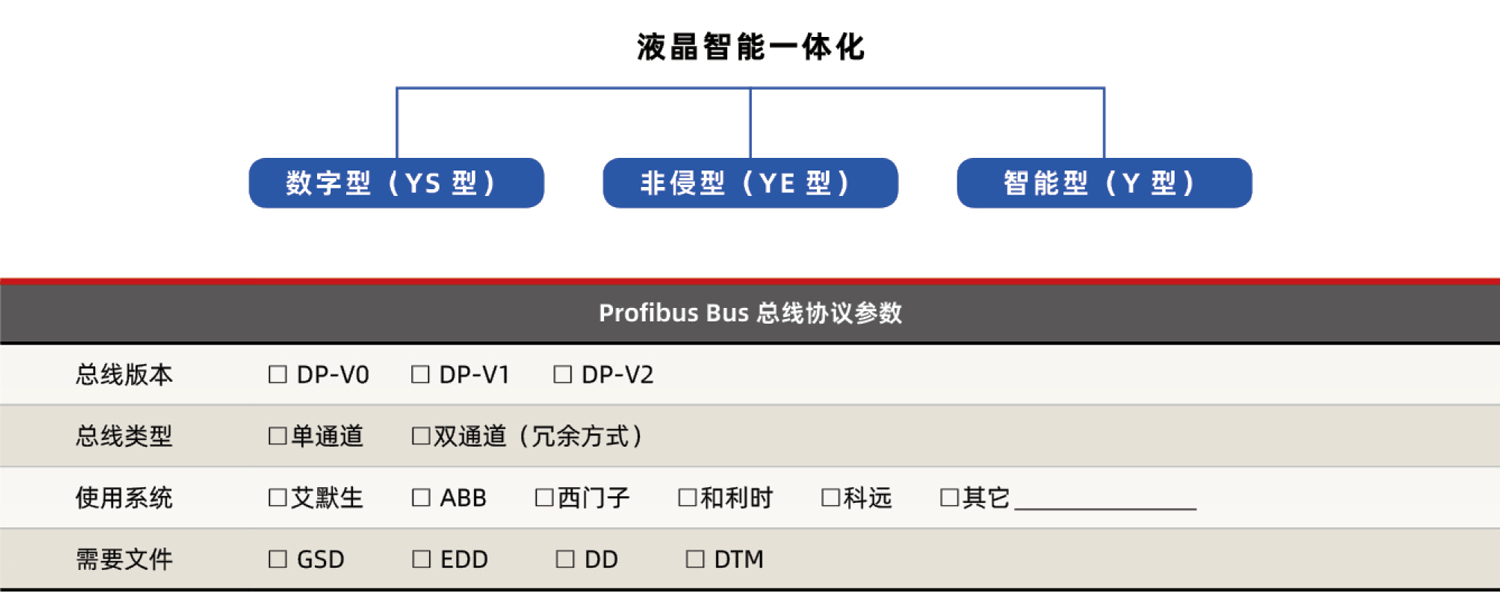

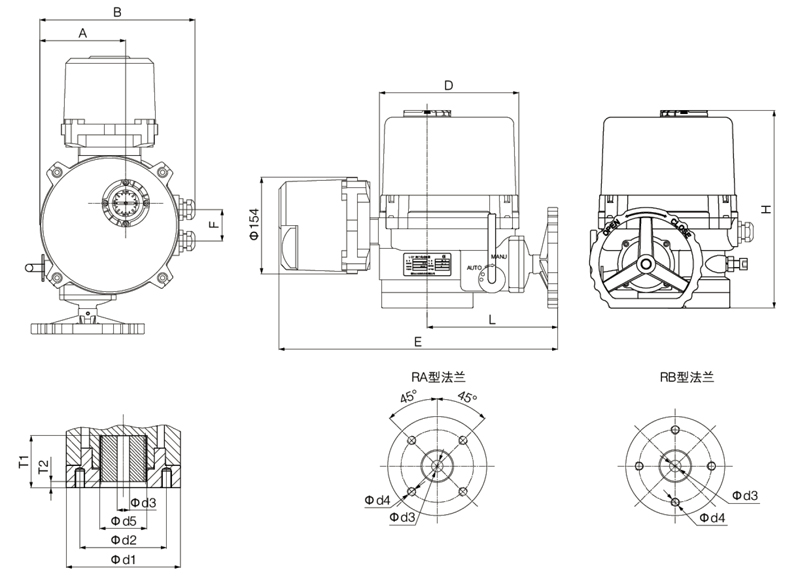

外形尺寸(mm)
型号 | 法兰 | a | b | d | e | f | l | h | t1 | t2 | φd1 | φd2 | φd3 | φd4 | φd5 | |
lq1-6/10y | ra | f05 | 90.5 | 182.5 | φ157 | 373 | 46 | 167 | 229 | 42 | 3 | φ92 | φ50 | 11×11 14×14 17×17 | 4-m6 深 12 | φ39 |
f07 | φ70 | 4-m8 深 12 | ||||||||||||||
rb | 2".3" | φ57.15 | 4-m6 深 12 | |||||||||||||
lq2-16/20/24y | ra | f07 | 126.5 | 232 | φ206 | 431 | 50 | 197 | 261 | 49 | 3 | φ132 | φ70 | 14×14 17×17 22×22 | 4-m8 深 15 | φ48.5 |
f10 | φ102 | 4-m10 深 15 | ||||||||||||||
rb | 4".5".6" | φ69.85 | 4-m10 深 15 | |||||||||||||
lq3-35/50y | ra | f10 | 136.5 | 247 | φ222 | 442 | 50 | 208 | 315 | 51 | 5 | φ146 | φ102 | 14×14 17×17 22×22 | 4-m10 深 15 | φ48.5 |
f12 | φ125 | 4-m12 深 15 | ||||||||||||||
rb | 8".10" | φ88.9 | 4-m12 深 15 | |||||||||||||
lq4-80/110y | ra | f12 | 166 | 287 | φ262 | 479 | 50 | 230 | 352.5 | 62 | 7 | φ176 | φ125 | 22×22 27×27 36×36 | 4-m12 深 18 | φ90 |
f14 | φ140 | 4-m16 深 25 | ||||||||||||||
rb | 12".14" | φ107.95 | 4-m12 深 20 | |||||||||||||
lq4js-200/250y | ra | f14 | 166 | 287 | φ262 | 479 | 50 | 230 | 456.5 | 75 | 7 | φ215 | φ140 | 27×27 36×36 | 4-m16 深 25 | φ118 |
f16 | φ165 | 4-m20 深 25 | ||||||||||||||
rb | 16".18".20" | φ158.75 | 4-m18 深 25 | |||||||||||||
lq4js-300y | ra | f16 | 166 | 287 | φ262 | 479 | 50 | 230 | 536.5 | 118 | 8 | φ350 | φ165 | φ0 | 4-m20 深 25 | φ118 |
f25 | φ254 | 4-m16 深 30 | φ150 | |||||||||||||
lq4js-400/600y | ra | f16 | 166 | 287 | φ262 | 479 | 50 | 230 | 574.5 | 118 | 8 | φ350 | φ165 | φ0 | 4-m20 深 25 | φ150 |
f25 | φ254 | 4-m16 深 30 | ||||||||||||||
f30 | φ298 | 4-m20 深 35 | ||||||||||||||
