产品概述
lq型系列部分回转阀门电动装置是我公司最新研制的换代型产品。适用于蝶阀、球阀、旋塞阀和风门等做90回转的阀门，用于阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。
广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
该产品的防护等级为ip67，隔爆型产品（型号中有ex）的隔爆等级为d ii bt6或d ii ct6
机械外壳
外壳：铝合金外壳经过氧化处理。聚酯粉末外涂层，可以适应各种严酷的工况；
传动机构：具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩;
自锁功能：双蜗轮蜗杆机构具有自锁功能，防止反转；
电机：特殊设计的感应电机，内置热保护开关，防止电机过热，绝缘等级为f级；
外部机械限位：阻止限位开关失效时超行程；
力矩开关：当阀门力矩过大时提供过载保护，开、关力矩各一个；
限位开关：可精确定位阀门位置，辅助开关可提供干接点信号；
接线端子：弹簧压紧的接线端子，接线牢固，可在振动环境中使用；
干燥器：干燥器可以防止水气冷凝
离合机构：合上切换手柄可进行手轮操作，通电时自动复位
手轮：带手轮操作，可在停电或紧急时对阀门进行开启或关闭。
电气特点
自动鉴别相序、断相保护；
远程采用dc24v电压等级；
方便灵活的用户接线方式；
现场按钮灯盒旋钮采用不穿透设计，提高整机密封特性；
5个无源触点指示电动装置工作状态，方便dcs系统对电装的监控；
设置电动装置监视电，dcs系统供综合故障信号；
转换旋钮根据需要可以用普通挂锁锁定,防止误操作。
型号含义
选型表
产品型号 | 输出力矩（n·m） | 动作时间 （0-90℃） | 电源 | 硬密封蝶阀 | 软密封蝶阀 | 球阀 | 通风蝶阀 |
lq0-05 | 50 | 21 | dc24v, ac110v, ac220v, ac380v, ac440v | / | ≤dn80 | ≤dn32 | ≤dn80 |
lq1-06 | 60 | 26 | / | ≤dn80 | ≤dn32 | ≤dn80 | |
lq1-10 | 100 | 26 | dn40-dn65 | dn100-dn125 | dn40-dn50 | dn100-dn200 | |
lq2-20 | 200 | 28 | dn80-dn125 | dn150-dn200 | dn65-dn80 | dn250-dn300 | |
lq3-35 | 350 | 32 | dn125 | dn200 | dn80 | dn350 | |
lq3-50 | 500 | 32 | dn150-dn200 | dn250 | dn100-dn125 | dn350-dn500 | |
lq4-80 | 800 | 36 | dn250 | dn300 | dn150 | dn500-dn600 | |
lq4-110 | 1100 | 36 | dn250 | dn350 | dn150 | dn600-dn800 | |
lq4js-200 | 2000 | 110 | dn300-dn400 | dn400-dn500 | dn200-dn250 | dn800-dn1000 | |
lq4js-250 | 2500 | 110 | dn450 | dn500-dn600 | dn250 | dn1000-dn1200 | |
lq4js-400 | 4000 | 180 | dn600 | dn700 | dn300 | dn1200 | |
lq4js-600 | 6000 | 180 | dn600 | dn800-dn900 | dn350-dn400 | dn1500-dn1800 |
订货须知
用户订货请说明如下内容
阀门所需转矩（n·m）、转速（r/min）
产品使用环境
产品电源电压
与阀门的连接尺寸、型式
电气控制要求
其他特殊要求
技术参数
型号规格 | lq1 | lq2 | lq3 | lq4 | lq4js | |||||||||
参数 | -6 | -10 | -16 | -20 | -24 | -35 | -50 | -80 | -110 | -200 | -250 | -400 | -600 | |
输出转矩 (nm) | 60 | 100 | 160 | 200 | 240 | 350 | 500 | 800 | 1100 | 2000 | 2500 | 4000 | 6000 | |
运行时间 (s) | 21 | 26 | 28 | 28 | 28 | 32 | 32 | 36 | 36 | 110 | 110 | 180 | 180 | |
电机功率 (w) | 20 | 20 | 40 | 40 | 45 | 60 | 90 | 120 | 180 | 120 | 180 | 120 | 180 | |
额定电流 | ac220v | 0.45 | 0.5 | 0.6 | 0.6 | 0.7 | 0.9 | 1.3 | 1.5 | 2.2 | 1.5 | 2.2 | 1.5 | 2.2 |
ac110v | - | 1.0 | 1.45 | 1.5 | 1.6 | 1.8 | 3.2 | 3.9 | 4.2 | 3.9 | 4.2 | 3.9 | 4.2 | |
ac440v | - | 0.26 | 0.30 | 0.35 | 0.39 | 0.42 | 0.86 | 1.2 | 1.6 | 1.2 | 1.6 | 1.2 | 1.6 | |
ac415v | - | 0.24 | 0.28 | 0.32 | 0.37 | 0.40 | 0.81 | 1.15 | 1.55 | 1.15 | 1.55 | 1.15 | 1.55 | |
ac380v | - | 0.22 | 0.25 | 0.3 | 0.35 | 0.38 | 0.8 | 1.1 | 1.5 | 1.1 | 1.5 | 1.1 | 1.5 | |
ac/dc 24v | - | 1.7 | 2.0 | 2.2 | 2.8 | 4.0 | 6.9 | 9.8 | 12.5 | 9.8 | 12.5 | 9.8 | 12.5 | |
手轮圈数 | 8.5 | 10 | 12 | 13 | 14.5 | 46 | 73 | |||||||
参考重量 (kg) | 8 | 14 | 18 | 19 | 24 | 26 | 50 | 52 | 200 | 202 | ||||

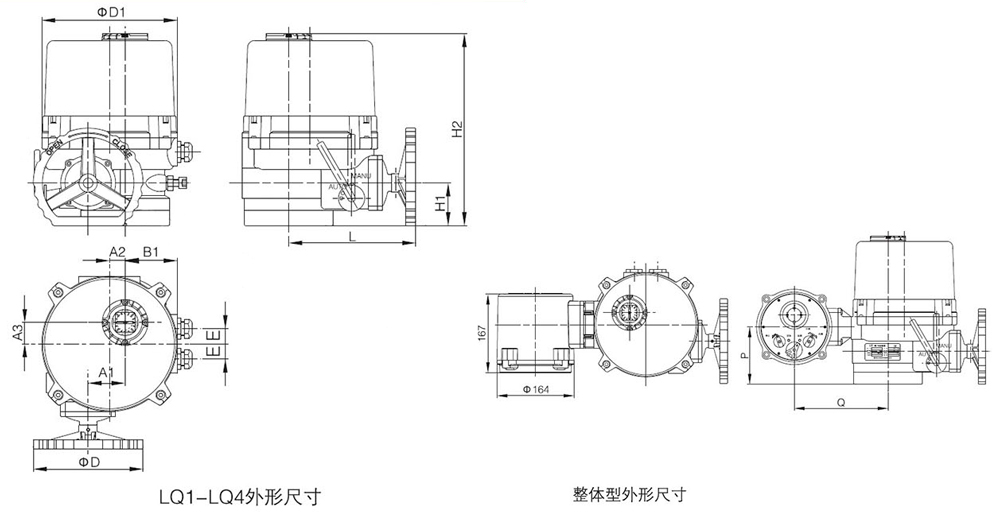

外形尺寸
型号 | a1 | a2 | a3 | b1 | d | d1 | e | h1 | h2 | l | p | q |
lq1ex | 41 | 12 | 31 | 67 | 100 | 157 | 23 | 55 | 223 | 167 | 96 | 172 |
lq2ex | 57.5 | 23.5 | 27 | 80.5 | 180 | 206 | 25 | 67 | 261 | 197 | 112 | 200 |
lq3ex | 60.5 | 25.5 | 35 | 85.5 | 222 | 70 | 315 | 208 | 121 | 200 | ||
lq4ex | 70 | 35 | 40 | 96 | 262 | 81 | 352 | 230 | 132 | 215 | ||
lq4jsex-200/250 | 185 | 456 | 230 | 236 | 215 | |||||||
lq4jsex-400/600 | 303 | 574 | / | / | / |
