hl系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以ac415v、380v、240v、220v、110v、dc12v、24v、220v交流电源为驱动电源，以4-20ma电流信号或0-10v dc电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000n-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
概述
hl系列k8凯发集团用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以ac415v、380v、240v、220v、110v、dc12v、24v、220v交流电源为驱动电源，以4-20ma电流信号或0-10v dc电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000n-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
搭配高性能执行模块
技术参数
型号 | hl-05a | hl-10a | hl-20a | hl50a | hl-100a | hl-200a | hl-400a | hl-600a | |
性能 | 电源 | dc12v、dc24v、dc220v、ac24v、ac110v、ac220v、ac380v；50/60hz | |||||||
电机功率 | 10w | 23w | 40w | 90w | 100w | 100w | 200w | 200w | |
额定电流 | 0.24a（ac220） | 0.32a（ac220） | 0.48a（ac220） | 0.92a（ac220） | 1.0a（ac220） | 1.2a（ac220） | 2.1a（ac220） | 2.1a（ac220） | |
输出力矩 | 50nm | 100nm | 200nm | 500nm | 1000nm | 2000nm | 4000nm | 6000nm | |
运行时间 | 30s | 30s | 30s | 30s | 50s | 100s | 100s | 150s | |
转动角度 | 0~360° | 0~90° | |||||||
输入信号 | 4~20ma、dc、1~5vdc、0~10vdc（其它可出厂前选定） | ||||||||
输出信号 | 4~20madc（其它可出厂前选定） | ||||||||
精度等级 | 1% | ||||||||
重量 | 2.2kg | 4.0kg | 7.0kg | 7.8kg | 11.2kg | 11.8kg | 32kg | 32.5kg | |
耐压等级 | dc12v、dc/ac24v；500vac/1分钟 1500vac/1分钟 | ||||||||
绝缘电阻 | dc12v、dc/ac24v；100mω/300vdc 100mω/500vdc | ||||||||
防护等级 | ip-67 | ||||||||
环境温度 | -25℃~60℃（其它温度可定做） | ||||||||
安装角度 | 任意角度 | ||||||||
箱体材质 | 铝合金压铸件 | ||||||||
选装功能 | 加热除湿器、过热故障信号 | ||||||||

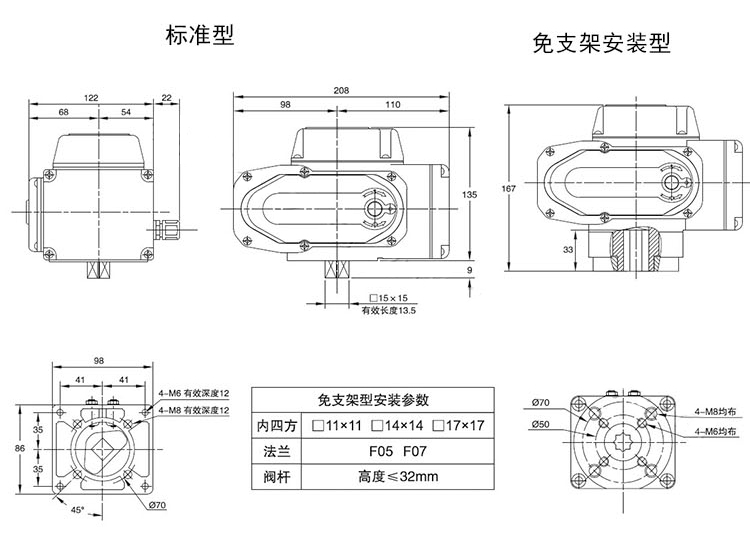

外形尺寸
